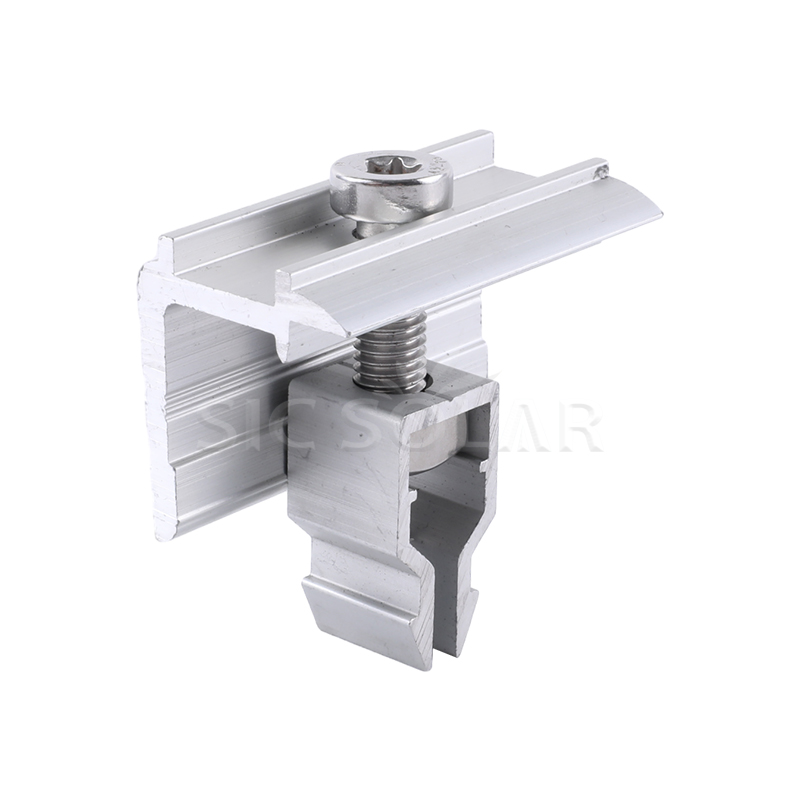

PV endeklemme

PV End Clamp monteres i yderkanten af ​​en solpanelrække for at holde modulrammen mod monteringsskinnen. Den anvender et stabilt spændetryk uden at kræve ændringer i panelrammen, hvilket giver en enkel og sikker forbindelse.

Komponenter

Parameter (specifikation)

Egenskaber og fordele

• Sikker modulfastgørelse: Holder den ydre kant af panelet fast og hjælper med at reducere bevægelse fra vind, vibrationer og andre udendørs belastninger.
• Holdbar konstruktion: Højstyrke aluminiumslegering holder klemmen stærk uden at tilføje unødvendig vægt, mens fastgørelseselementer i rustfrit stål giver en pålidelig forbindelse.
• God korrosionsbestandighed: Bygget til udendørs brug og i stand til at modstå fugt, regn, sollys og skiftende vejrforhold.
• Nem installation: Det enkle design gør positionering og tilspænding hurtig og bekvem, hvilket hjælper med at spare tid på stedet.
• Fleksibel placering: Klemmen kan justeres langs den kompatible skinne før den endelige tilspænding, hvilket gør paneljustering lettere.
• Bred kompatibilitet: Forskellige størrelser er tilgængelige til forskellige panelrammetykkelser og monteringsskinneprofiler.
• Rent udseende: Dets kompakte design giver forbindelsen mellem panelet og skinnen et pænt, færdigt udseende.

Installationstrin

• Installer monteringsskinnerne: Installer og juster skinnerne i overensstemmelse med systemdesignet. Sørg for, at de er solidt fastgjort til den understøttende struktur.
• Placer solcellemodulet: Placer panelet på skinnerne baseret på det planlagte array-layout.
• Placer PV-endeklemmen: Placer endeklemmen mod yderkanten af ​​panelrammen.
• Indsæt fastener: Skub eller indsæt fasteneren i den kompatible skinnekanal.
• Juster positionen: Juster panelet og klemmen, indtil justeringen og afstanden er korrekt.
• Kontroller fastspændingsområdet: Sørg for, at klemmen sidder inden for den fastspændingszone, der er specificeret af solcellemodulets producent.
• Spænd fasteneren: Spænd fasteneren til producentens anbefalede moment.
• Afsluttende inspektion: Kontroller, at klemmen er godt fastgjort, og at panelet er korrekt justeret.

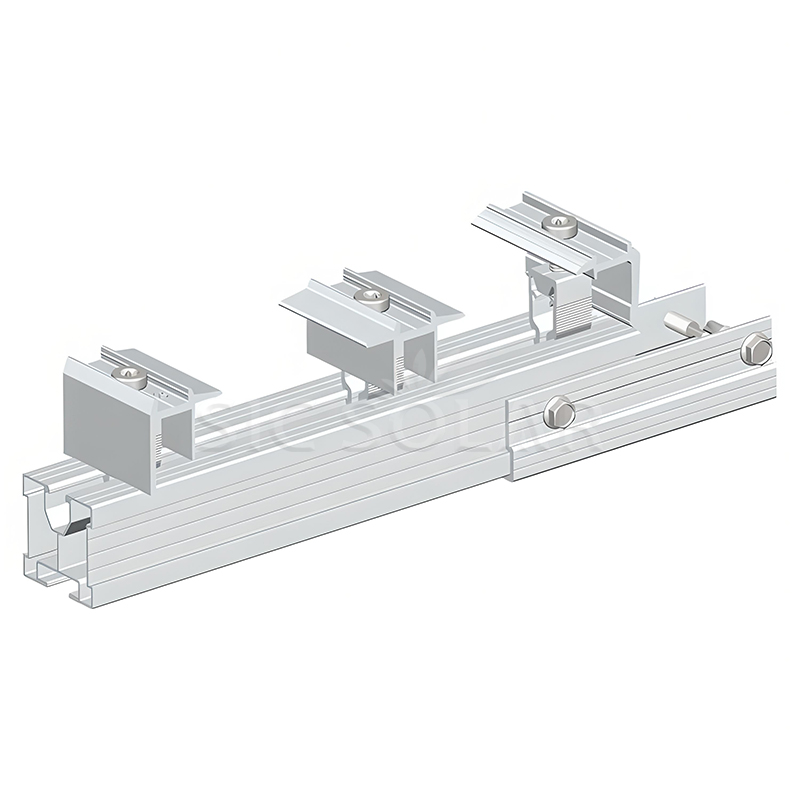

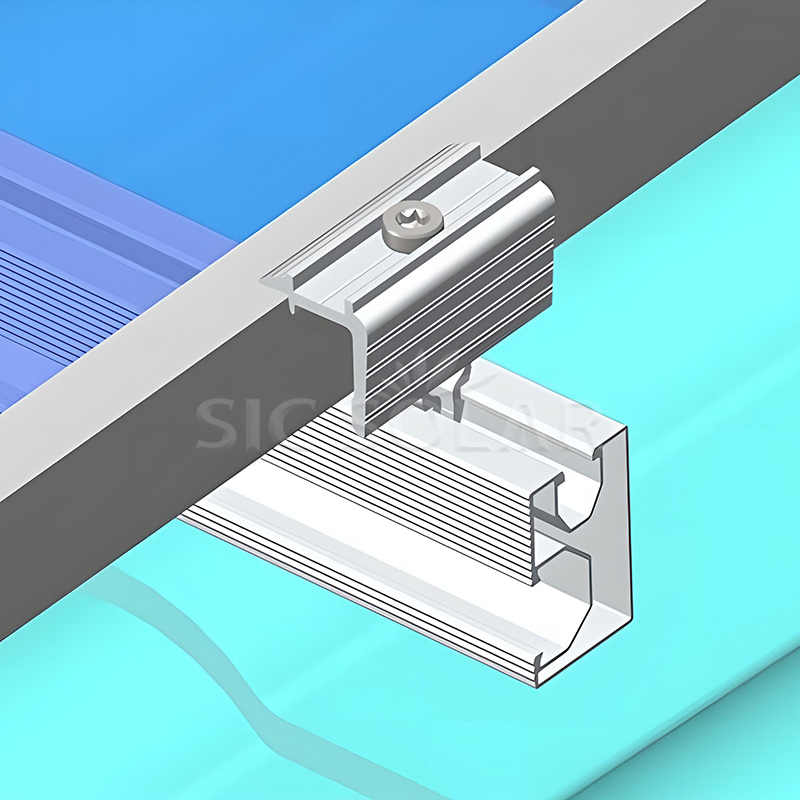

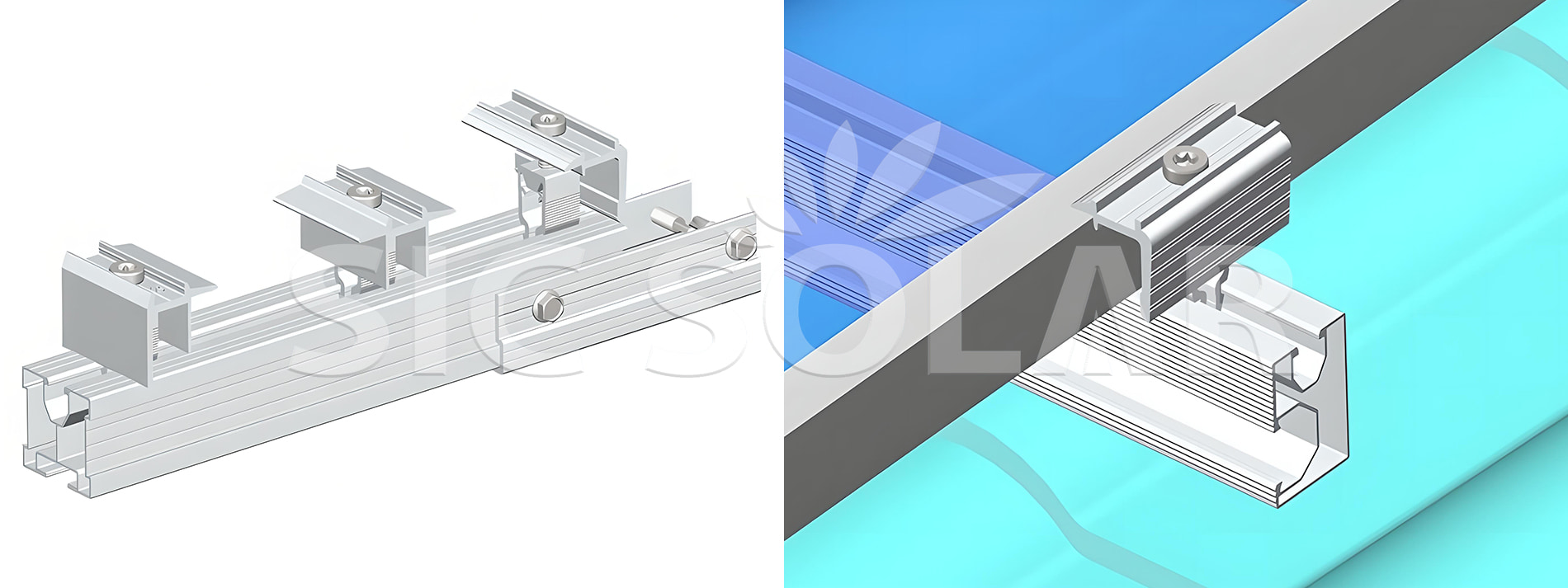

Installationsdisplay

Pakke

Vi bruger PV End Clamp standard emballage og forsendelsesmetoder. Men hvis du har specifikke emballagekrav, kan vi koordinere med fabrikken for at pakke og sende produktet i henhold til dine specifikationer.
